電子オルゴールの製作「ハイケンスのセレナーデ」

 ロジックＩＣでオルゴールを作りました。

選んだ曲は国鉄～JRで車内チャイムとして使用されている「ハイケンスのセレナーデ」の一節です。

演奏には，休符も含めると15拍必要となるため，ステップシーケンサーは4017と74HC595の２段構成としています。

音階データのストレージには，はじめダイオードマトリクスを使おうかと思いましたが，ダイオードの数がやたらと多くなりそうだったので今回はすべてロジックICで構成しました。次はROMを使ってやってみたいところです。

ストレージからの出力ビットで，40192を2個使う分周器を切り替えて、音階に対応した（音階の周波数x８）の発声用クロックを生じさせています。

この発声用クロックを4520と4051で構成した階段波生成回路で８ステップの疑似正弦波（階段波）に変換しています。

同様の回路を２系統実装しているため，同時に２声を発生させることができます。

エンベロープ発生回路で振幅を減衰させているため、それっぽい音色が得られました。

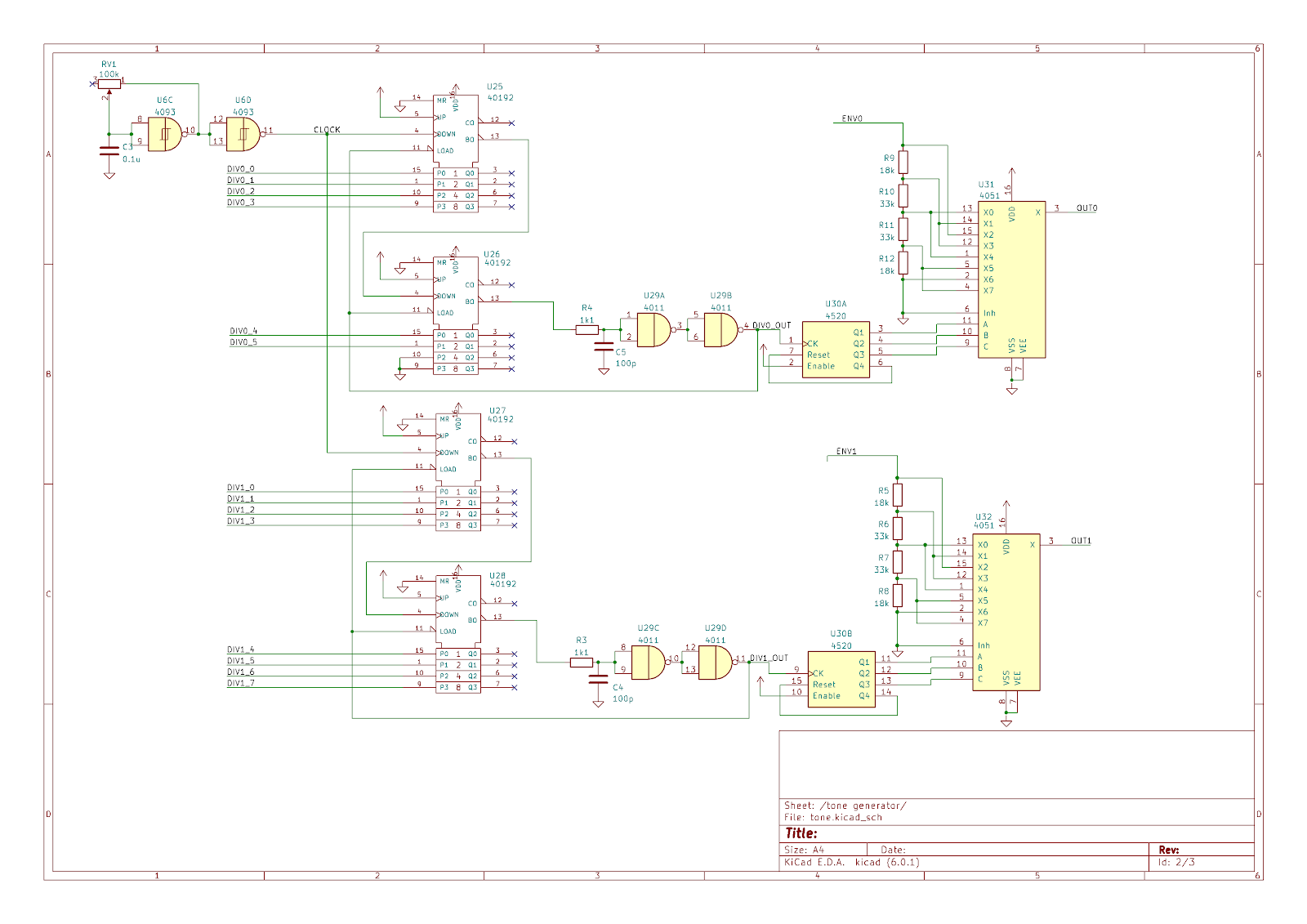

（回路図）

図面には出てきませんが、結構未使用のロジックゲートが残ってしまってもったいないです。もう少し合理化できたかも（汗

製作にあたっては、ElekenさんのY-Lab.Blog
を参考にさせていただきました。わかりやすい解説と製作例をブログでご紹介いただき、この度の製作には大変お世話になりました。感謝しております。
