FT-4600バックライトの修理

休日の朝ですが、いつもどおり5時に目が覚めるおじさんです。天気も良くないのでランニングはやめて工作の朝活。

先日スピーカーを交換したFT-4600ですが、バックライトが１つ消えているのが気になっていましたので、やる気があるうちに修理してみます。

左側の照明が切れていて暗い

上下カバーを外し、フロントパネルを分解して確認します。

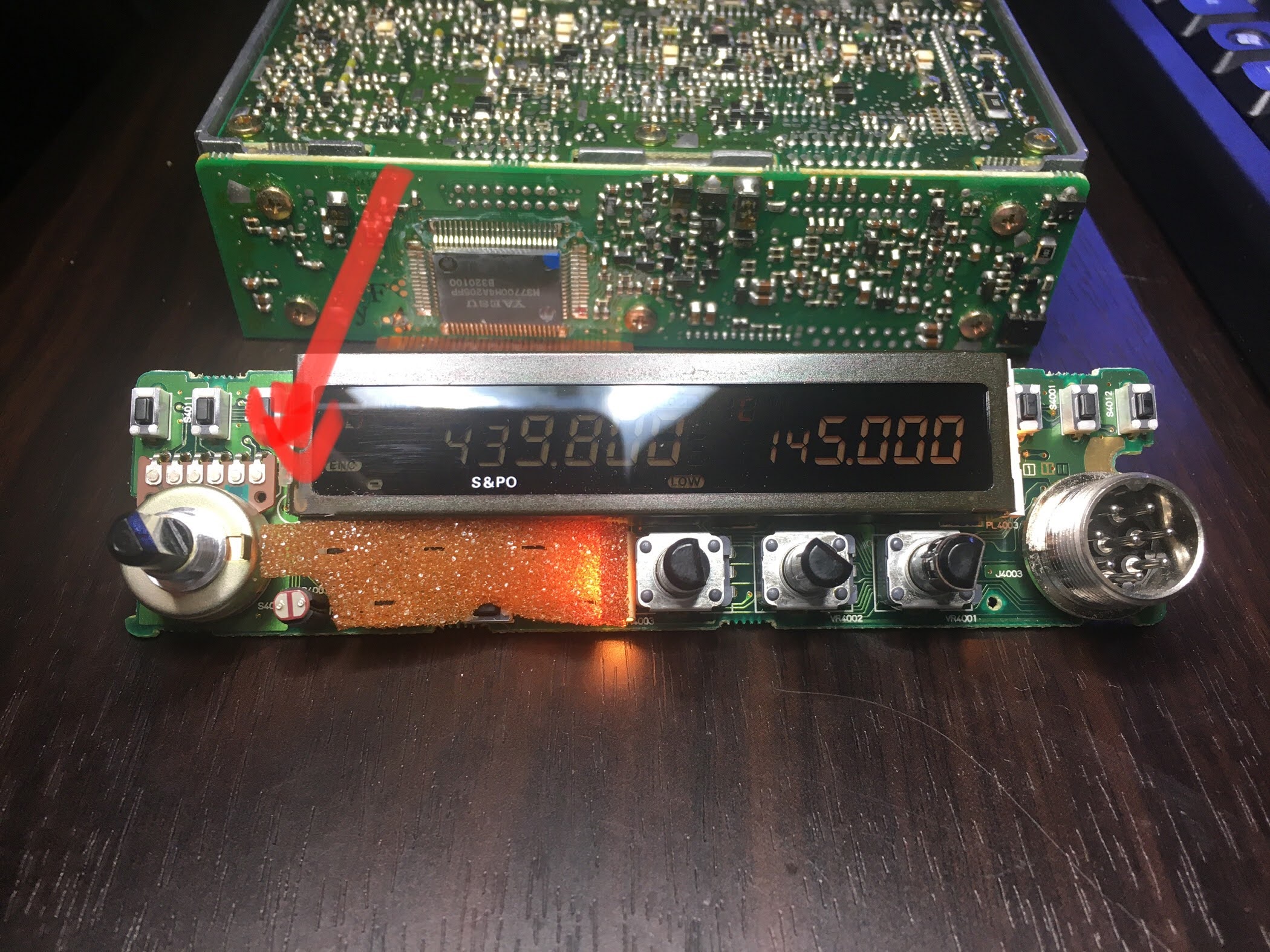

ここの麦球が切れていた

フレキ基板で本体とパネルがつながっているので、コネクタを緩めてパネルを外します。

さすがに麦球でもないだろう、ということで、前に買ってあった電球色のチップLEDと抵抗器で構成することに。

ちなみにテスタで測ったところ、麦球の端子には無負荷で10.5Vが印加されていましたので、これとLEDの定格に合わせて抵抗を選びます。

麦球を切除、基板に残ったリードは使います

両面基板なのではんだを外すことは考えず、リードを残して麦球を切り取りました。

チップLEDが良い色だ

麦球のカバー（白いプラバン）

麦球には光束を調整するためのカバーがついていたのでつけてみましたが、照射角度の狭いLED向きではなく、やっぱり外しました。

VFOつまみにも明かりが入ってFB

最後は組み立てて完成。次の変更申請で免許を下ろして車に積もうとおもいます。
